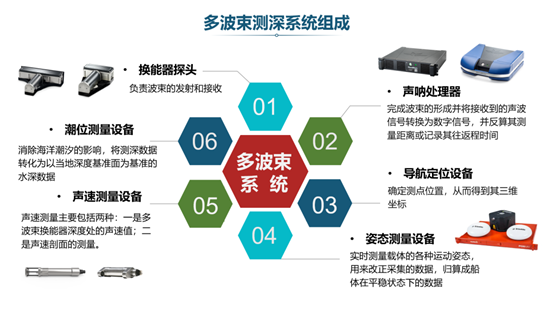

多波束測深系統是一種復雜的多傳感器組合的高精度測深系統，結合了現代信號處理技術、高性能計算機技術、高精度導航定位技術、高分辨率顯示技術、數字化傳感器技術以及其他相關高新技術。該系統實現了測深方式從“點—線”到“線—面”測量的跨越，在實際生產作業中發揮著不可替代的作用。

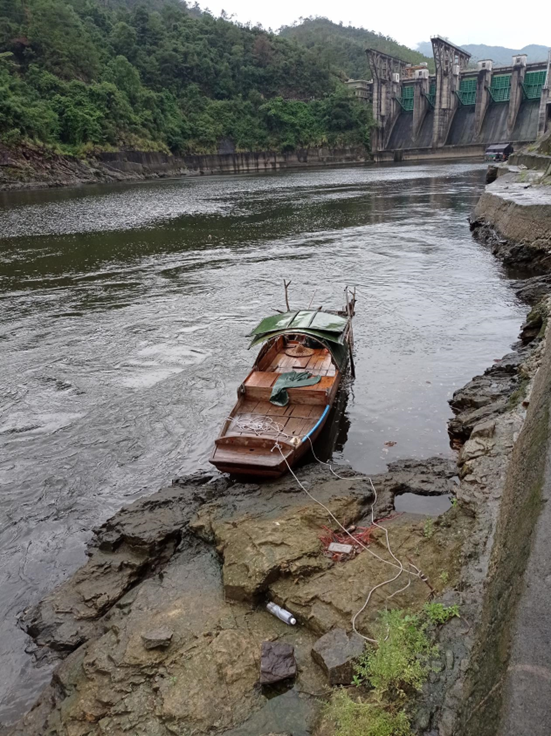

廣東清遠某水庫發電站水閘出水口

儀器設備：SeaBat T50-P多波束測深系統+Applanix姿態儀（水上版）+南方銀河6 GNSS接收機+SVP70表面聲速儀+南方SVP50聲速剖面儀+PDS2000軟件

主要目的：了解出水口水域地貌沖刷

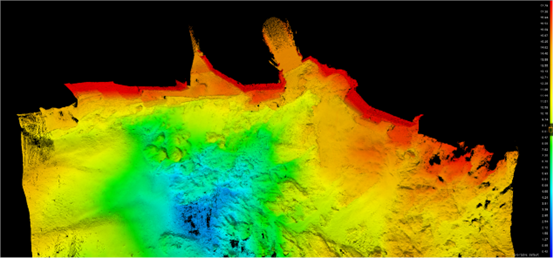

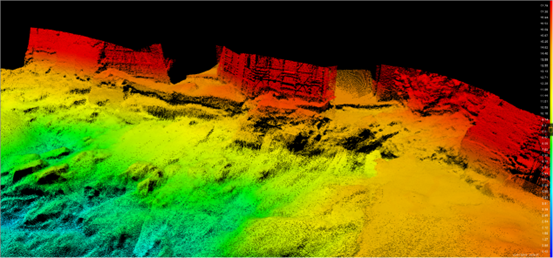

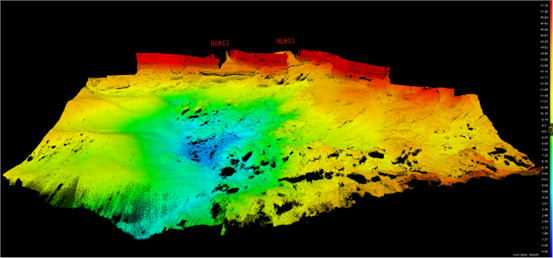

成果展現：

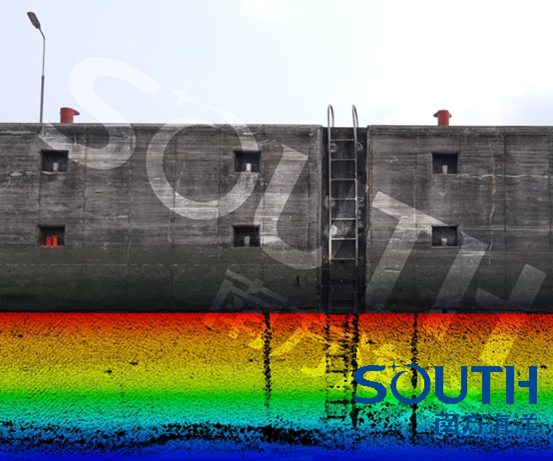

廣東中山某航道閘區水域

儀器設備：SeaBat T50-P多波束測深系統+Applanix姿態儀（水下版）+南方創享GNSS接收機+SVP70表面聲速儀+南方SVP60聲速剖面儀+PDS2000軟件+Caris軟件

主要目的：閘區水域內防護墻侵蝕以及地貌情況

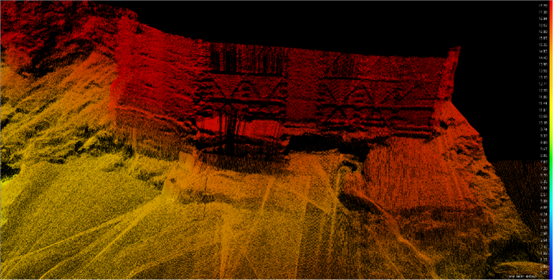

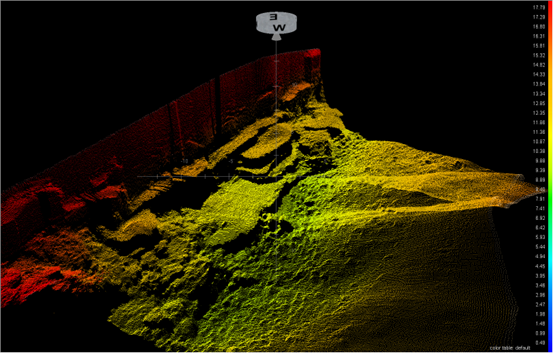

成果展現：

廣西防城港某碼頭

儀器設備：SeaBat T50-P多波束測深系統+Applanix姿態儀（水下版）+南方極點GNSS接收機+SVP70表面聲速儀+南方SVP60聲速剖面儀+PDS2000軟件

主要目的：碼頭泊位侵蝕碰撞巡查

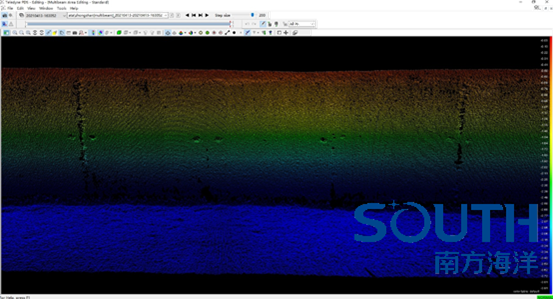

成果展現：

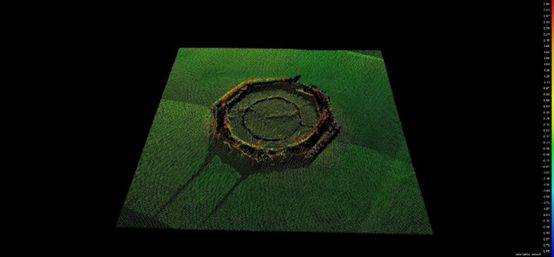

山東省煙臺某海洋牧場

儀器設備：SeaBat T50-P多波束測深系統+Applanix姿態儀（水下版）+SVP70表面聲速儀+南方SVP50聲速剖面儀+PDS2000軟件+POSPac軟件+南方Cass作圖軟件

主要目的：海洋牧場網箱方量計算以及地貌地形檢測

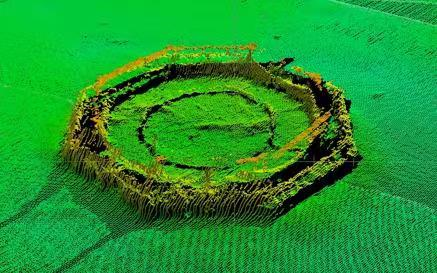

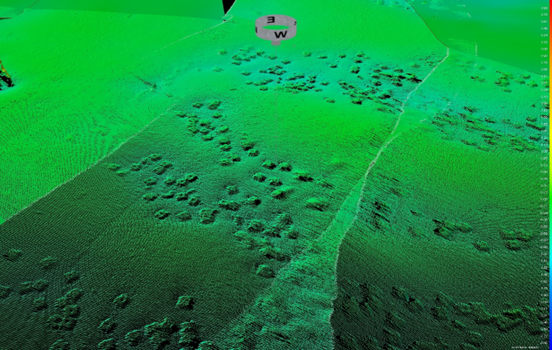

成果展現：

多波束水下地形及水下地表物體檢測探察使用要點：

安裝方式：垂直安裝或者傾斜安裝，傾斜安裝一般采用30°，特別是高樁碼頭等探察，傾斜安裝效果更佳。

固定方式：采取前后加底部過底鋼絲繩鎖定，保證桿子牢固，減少震動。

定位數據：采用GNSS固定解模式測量保證定位精度在厘米級別，或者采用后差分?jǐn)?shù)據處理，提高定位數據精度。

跑線規劃：嚴格按照直線規劃航線，測量過程中保持勻速測量，盡量保持直線，最好來回跑測，更能保證數據效果。

數據處理：人工處理噪點數據為主，實時結合三維視圖進行細節數據處理，最大限度還原地形、物體真實面貌。

成果展現：導出點云數據進行作圖，保留所有數據點，確保真實無誤。
